Bình ngưng 40hp, 50hp, 60hp bầu nóng dàn nóng ngưng tụ

"Bình ngưng 40HP 50HP 60HP là thiết bị bầu nóng dàn nóngtrao đổi nhiệt dạng ống chùm nằm ngang, chuyên dùng cho hệ thống máy lạnh công nghiệp và máy làm lạnh nước chiller giải nhiệt nước."

quote ADANA Chemicals

Bình ngưng 40hp, 50hp, 60HP là thiết bị trao đổi nhiệt dạng ống chùm nằm ngang, chuyên dùng cho hệ thống máy lạnh công nghiệp và máy làm lạnh nước chiller giải nhiệt nước.

Thông số kỹ thuật phổ biến bình ngưng 60HP bầu nóng dàn nóng 60HP

Công suất: 60HP (tương đương khoảng 140 kW đến 195 kW).
Đường kính thân bình: Ø273 mm hoặc Ø325 mm.
Chiều dài bình: Khoảng 1.920 mm đến 2.230 mm.
Ống đồng bên trong: Thường dùng loại Ø16 mm hoặc Ø19 mm.
Áp suất thiết kế: Lên đến 22kg/Cm2

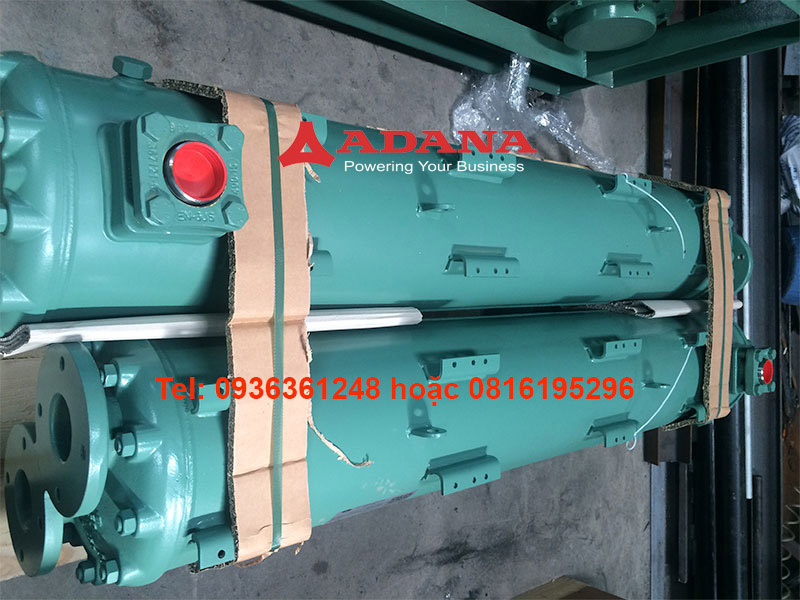

Hình ảnh Bình ngưng dàn nóng 60HP

Bình ngưng 50HP (bầu nóng, bình ngưng tụ ống chùm nằm ngang) là thiết bị trao đổi nhiệt dùng trong hệ thống lạnh công nghiệp để giải nhiệt môi chất lạnh bằng nước.

Thông số kỹ thuật cơ bản bình ngưng 50HP bầu nóng dàn nóng 50HP

Công suất: 50HP (tương đương khoảng 100kW)
Cấu tạo: Dạng ống chùm nằm ngang, gồm vỏ bình thép và các ống đồng truyền nhiệt bên trong (thường dùng ống đồng phi 16 hoặc phi 19).

Thông số	Dòng CK	Dòng YQ
Thương hiệu	Wipcool / Xinhe	YQ
Công suất	50 HP (Tương đương 100 kW)	50 HP (Tương đương 100 kW)
Chiều dài bình	1940 mm	2040 mm (Phần thân 1890 mm)
Đường kính vỏ bình	Ø273 mm	Ø273 mm
Số lượng ống đồng	Thiết kế dạng ống chùm tiêu chuẩn	66 ống
Kích thước ống đồng	Ø16 mm (Tổng chiều dài ống đạt 113m)	Ø16 mm
Cổng kết nối Gas (Vào/Ra)	2~1/2" (~Ø62 mm) / Ø35 mm	Ø50 mm / Ø35 mm
Đường nước giải nhiệt	Kết nối ren hoặc bích tiêu chuẩn	Ø3" (~Ø90 mm)
Áp suất thiết kế Gas	22 kg/cm²	22 kg/cm²
Áp lực thử không khí	33 kg/cm²	33 kg/cm²
Áp lực thử nước	10 kg/cm²	10 kg/cm²
Nhiệt độ hoạt động	Tối đa 55°C	Tối đa 55°C
Môi chất lạnh phù hợp	R22, R404A, R134a...	R22, R404A, R134a...

Ứng dụng: Lắp đặt trong các hệ thống máy làm lạnh nước (chiller), kho lạnh công nghiệp hoặc điều hòa trung tâm.

Bình ngưng 40HP (thiết bị ngưng tụ dạng bình giải nhiệt nước) là thiết bị trao đổi nhiệt dùng trong hệ thống lạnh công nghiệp có công suất khoảng 40 mã lực (HP), tương đương năng suất lạnh lớn, chuyên dùng cho kho lạnh hoặc máy làm lạnh nước (chiller).

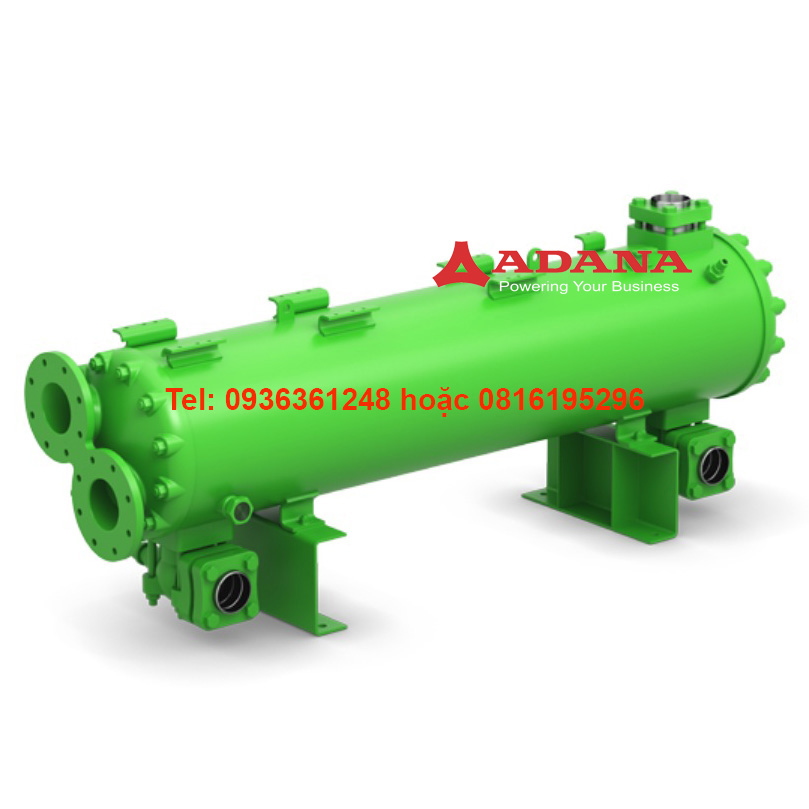

Hình ảnh Bình ngưng dàn nóng 50HP

Thông số kỹ thuật phổ biến bình ngưng 40HP bầu nóng dàn nóng 40HP

Công suất: 40HP (khoảng 87 kW đến 130 kW tùy loại).

Đường kính bình: Khoảng 273 mm.

Chiều dài bình: Khoảng 1740 mm – 1820 mm.

Đường ống đồng: Thường dùng ống phi Ø16 hoặc Ø19.

Áp suất thiết kế: Khoảng 22 kg/cm² đến 3,2 - 3,3 MPa.

Môi chất lạnh (Gas): Phù hợp với R22, R134a, R404a, R407c, v.v

Bình ngưng 60HP được dùng để ngưng tụ môi chất lạnh (gas lạnh) từ dạng hơi cao áp thành dạng lỏng cao áp trong hệ thống làm lạnh công nghiệp. Đây là bộ phận cốt lõi của cụm máy chiller giải nhiệt nước, cụm máy nén lạnh công suất lớn hoặc hệ thống kho lạnh. Cụ thể, thiết bị này thực hiện các nhiệm vụ giải nhiệt sau:

Hóa lỏng gas lạnh: Nhận hơi gas có nhiệt độ và áp suất rất cao từ máy nén truyền vào. Sau đó, bình ngưng dùng nước mát để hấp thụ nhiệt của gas, khiến gas hạ nhiệt và hóa lỏng hoàn toàn để tiếp tục chu trình làm lạnh.
Giải nhiệt thông qua tháp giải nhiệt (Cooling Tower): Nước mát từ tháp giải nhiệt được bơm vào bên trong các ống đồng của bình ngưng để lấy nhiệt từ gas lạnh (chạy ngoài vỏ ống). Sau khi nước bị nóng lên, nó lại được bơm ngược về tháp giải nhiệt để làm mát và tuần hoàn trở lại.
Các ứng dụng thực tế phổ biến Hệ thống Water Chiller (Máy làm lạnh nước): Dùng trong các nhà máy nhựa (làm mát khuôn), nhà máy hóa chất, thực phẩm, hoặc hệ thống điều hòa không khí trung tâm cho các tòa nhà lớn.
Hệ thống kho lạnh công nghiệp: Sử dụng cho các kho cấp đông, kho lưu trữ thủy hải sản, nông sản có công suất lớn cần giải nhiệt bằng nước để đạt hiệu suất cao và ổn định hơn so với giải nhiệt bằng gió.

Lý do hệ thống 40HP 50HP 60HP thường chọn bình ngưng loại này

Hiệu suất giải nhiệt cao: Giải nhiệt bằng nước qua ống chùm luôn ổn định hơn giải nhiệt bằng gió, nhất là vào những ngày hè nắng nóng.

Tiết kiệm diện tích: Thiết bị có thiết kế dạng ống chùm nằm ngang rất gọn gàng nhưng diện tích trao đổi nhiệt lớn.

Độ bền cao: Vỏ bình bằng thép dày, ống truyền nhiệt bằng đồng chuyên dụng giúp chịu áp suất cao và chống ăn mòn tốt.

Bình ngưng 40HP được dùng làm thiết bị trao đổi nhiệt trong các hệ thống lạnh công nghiệp, có nhiệm vụ biến đổi môi chất lạnh (gas) từ dạng hơi áp suất cao thành dạng lỏng áp suất cao thông qua quá trình làm mát bằng nước tuần hoàn. Dưới đây là các ứng dụng cụ thể và sơ đồ hoạt động của thiết bị này:

1. Các ứng dụng thực tế Bình ngưng 40HP được lắp đặt phổ biến trong các hệ thống quy mô vừa và lớn:

Hệ thống kho lạnh, kho cấp đông: Dùng trong các kho bảo quản thực phẩm, nông sản, thủy hải sản, đá viên công nghiệp.
Máy làm lạnh nước (Water Chiller): Phục vụ cho hệ thống điều hòa không khí trung tâm của tòa nhà, trung tâm thương mại hoặc nhà xưởng.
Làm mát dây chuyền sản xuất: Giải nhiệt cho các máy móc ngành nhựa (máy ép phun), hóa chất, dược phẩm, bia rượu và chế biến thực phẩm.

2. Nguyên lý hoạt động trong hệ thống

Bình ngưng đóng vai trò là "cửa ngõ" xả nhiệt của toàn bộ hệ thống lạnh:Nhận hơi nóng: Máy nén hút gas lạnh từ buồng lạnh, nén lên áp suất cao và nhiệt độ rất cao rồi đẩy vào trong bình ngưng.
Giải nhiệt bằng nước: Nước mát từ tháp giải nhiệt (Cooling Tower) được bơm liên tục vào bên trong các đường ống đồng của bình ngưng.
Ngưng tụ thành lỏng: Hơi gas nóng đi bên ngoài ống đồng sẽ truyền nhiệt sang dòng nước mát. Gas bị mất nhiệt và ngưng tụ lại thành dạng lỏng tinh thể để tiếp tục chu trình làm lạnh tiếp theo.
Chu trình của nước: Nước sau khi nhận nhiệt từ gas sẽ nóng lên, được đưa trở lại tháp giải nhiệt để làm mát rồi quay lại bình ngưng. Bình ngưng 40HP có rất nhiều tên gọi khác nhau tùy thuộc vào thói quen chuyên ngành của kỹ sư, ngôn ngữ kỹ thuật hoặc cấu tạo chi tiết của thiết bị.

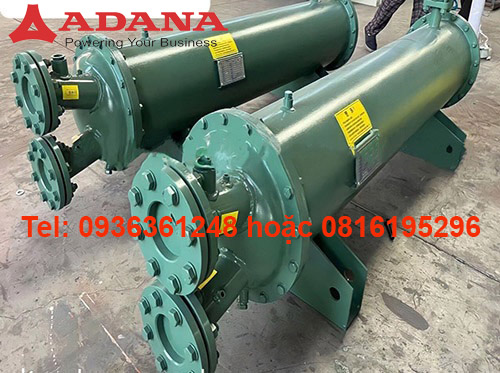

Hình ảnh Bình ngưng dàn nóng 40HP

Dưới đây là các tên gọi phổ biến nhất bình ngưng 40HP, 50HP, 60HPđược chia theo từng nhóm để bạn dễ nhận biết:

1. Tên gọi theo tiếng Việt thông dụngThiết bị ngưng tụ: Tên gọi chính thống nhất trong các tài liệu kỹ thuật và sách giáo khoa ngành nhiệt lạnh.Bình ngưng tụ: Cách gọi đầy đủ hơn của "bình ngưng".Bình nóng: Cách gọi dân dã, truyền miệng của các thợ kỹ thuật để phân biệt với "bình lạnh" (bình bay hơi) trong hệ thống Chiller.Dàn ngưng / Dàn nóng: Thường được gọi khi thiết bị này đi kèm trong một cụm máy nén dàn ngưng hoàn chỉnh.

2. Tên gọi theo cấu tạo kỹ thuật chuyên sâuVì bình ngưng nước 40HP hầu hết có cấu tạo gồm một vỏ bọc thép lớn bên ngoài và các chùm ống đồng trao đổi nhiệt bên trong, nên nó còn có các tên gọi: Bình ngưng ống chùm nằm ngang: Mô tả chính xác kiểu dáng cấu tạo của bình.Thiết bị trao đổi nhiệt vỏ chùm ống: Tên gọi kỹ thuật phân loại theo dạng thiết bị trao đổi nhiệt (Shell and Tube). Bình giải nhiệt nước: Tên gọi nhấn mạnh vào phương thức hoạt động sử dụng nước tuần hoàn để làm mát gas.

3. Tên gọi theo thuật ngữ tiếng AnhTrong các bản vẽ kỹ thuật, catalog nhập khẩu hoặc khi mua bán vật tư, thiết bị này thường được ghi bằng tiếng Anh: Condenser: Từ gốc tiếng Anh của thiết bị ngưng tụ. Water-Cooled Condenser: Bình ngưng giải nhiệt bằng nước. Shell & Tube Condenser: Bình ngưng dạng vỏ và ống chùm

Hình ảnh đóng gói bình ngưng dàn nóng bình nóng

Tại Việt Nam, bạn có thể mua bình ngưng 40HP 50HP 60HP tại các công ty chuyên cung cấp thiết bị, vật tư điện lạnh công nghiệp lớn. Dưới đây là các địa chỉ uy tín phân phối dòng sản phẩm này theo khu vực:

Khu vực Miền Bắc (Hà Nội), Miền Trung, Miền Nam Điện máy ADANA Việt Nam: Chuyên cung cấp thiết bị ngưng tụ nhập khẩu chính hãng các dòng công suất từ 5HP, 10HP, 15HP, 20 HP, 25HP, 30HP, 40HP, 50HP, 60HP, 80HP, 120HP…vv. Công ty có chính sách giao hàng nhanh và hỗ trợ xuất hóa đơn đầy đủ. Bạn có thể đặt mua trực tuyến tại website www.adana-chemicals.com. ADANA Việt Nam: Đơn vị phân phối thương hiệu bình ngưng, bình bay hơi chuyên về chiller và bình ngưng ống chùm nằm ngang công suất 5HP, 10HP, 15HP, 20 HP, 25HP, 30HP, 40HP, 50HP, 60HP, 80HP, 120HP…vv. Địa chỉ: Số 3, Ngõ 73 Phố Hoa Động, Long Biên, Hà Nội.

Khi chọn mua bình ngưng 60HP, việc lựa chọn thương hiệu phụ thuộc lớn vào ngân sách và nhu cầu lắp đặt (mua sắm linh kiện nhập khẩu hay gia công cơ khí theo số đo máy cũ).

Dưới đây là các thương hiệu và giải pháp phổ biến nhất tại thị trường Việt Nam được chia theo từng nhóm để bạn dễ cân nhắc:

1. Nhóm thương hiệu nhập khẩu phổ biến (Hàng có sẵn, tiêu chuẩn quốc tế) Đây là các thương hiệu linh kiện ngành lạnh rất quen thuộc, có sẵn catalog thông số kỹ thuật rõ ràng và độ bền cao: ADANA Condensers: Dòng sản phẩm tiêu biểu là mã ADANA CK 60HP. Thương hiệu này nổi tiếng về độ hoàn thiện cơ khí tốt, ống đồng bên trong được định hình rãnh kỹ thuật cao để tối ưu hóa khả năng giải nhiệt. ADANA YQ: Một cái tên quen thuộc trong phân khúc bầu ngưng, bình ngưng dùng cho nước ngọt hoặc các hệ thống chiller thông dụng với độ bền áp suất cao.

ADANA Việt Nam sản xuất bình ngưng thay thế cho hãng Daikin / Carrier / Trane (Linh kiện thay thế chính hãng): Nếu hệ thống của bạn là cụm chiller nguyên chiếc của các hãng lớn này, tốt nhất nên liên hệ ADANA Việt Nam để mua đúng mã bình ngưng thay thế nhằm đảm bảo khớp 100% các vị trí đường ống kết nối gas và nước.

2. Nhóm thương hiệu và đơn vị gia công nội địa (Tùy chỉnh theo yêu cầu)Nếu bạn thay thế bình ngưng cho một cụm máy cũ, việc mua các thương hiệu nhập khẩu đôi khi không vừa khít chân bệ hoặc sai lệch vị trí đường ống dẫn. Khi đó, các đơn vị cơ điện lạnh trong nước là giải pháp tối ưu: ADANA Việt Nam: Đây là các đơn vị chuyên gia công cơ khí ngành lạnh. Điểm mạnh của họ là sản xuất bình ngưng 5HP, 10HP, 15HP, 20 HP, 25HP, 30HP, 40HP, 50HP, 60HP, 80HP, 120HP…vv theo đúng bản vẽ kỹ thuật.
